Podstawowe prawo zazębienia kół zębatych 2

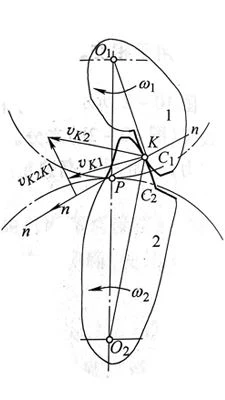

Punkt przecięcia P między wspólną normalną nn dwóch zazębiających się profili zębów w punkcie styku i łączącej linii środkowej O1O2 dwóch kół zębatych jest względnym chwilowym środkiem dwóch kół zębatych, a więc przełożeniem dwóch kół zębatych w tym czasie jest
Z tego wzoru wiemy, że przełożenie pary zazębiających się kół zębatych w dowolnym położeniu składa się z dwóch odcinków linii podzielonych przez jego łączącą linię środkową O1O2 przez wspólną normalną linię odpowiedniego profilu zazębionego zęba w punkcie styku. Odwrotnie. Prawo to nazywa się podstawowym prawem zazębienia profilu zęba. Zgodnie z tym prawem wiadomo, że chwilowe przełożenie przekładni jest związane z kształtem profilu zęba, a przełożenie przekładni można określić zgodnie z krzywą profilu zęba; wręcz przeciwnie, możemy również określić krzywą profilu zęba zgodnie z danym przełożeniem.
