Podstawowe prawo zazębienia kół zębatych

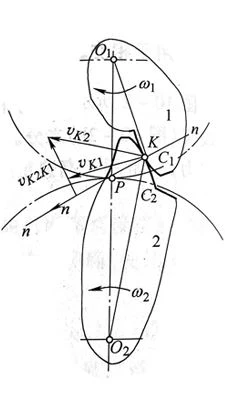

Jak widać na zdjęciu po lewej, jest to parakoła zębatektóre napędzają się nawzajem.
Profil zęba C1 i C2 dwóch zębów koła zębatego stykają się w pewnym punkcie K. Zakładamy, że prędkość liniowa w punkcie K na profilu zęba wynosi odpowiednio Vk1 i Vk2.
Aby umożliwić napędzanie tej pary profili zębów przez kontakt, ich prędkości podrzędne wzdłuż wspólnego kierunku punktu styku powinny być równe, w przeciwnym razie dwa profile zębów zostaną albo oddzielone od siebie, albo osadzone w sobie, a cel normalnej transmisji nie można osiągnąć.
Prędkość względna Vk1k2 między punktami styku dwóch profili zębów może być tylko wzdłuż kierunku wspólnej stycznej w punktach styku dwóch profili zębów.
