Złącze Hirtha / ząbki Hirtha
Opis produktów
Sprzęgło Hirtha, znane również jako ząbkowanie Hirtha, to rodzaj sprzęgła mechanicznego stosowanego do łączenia dwóch elementów maszyn w celu przenoszenia momentu obrotowego między nimi. Sprzęgło Hirtha składa się z szeregu zazębiających się zębów, zwykle w kształcie wielowypustów promieniowych lub śrubowych, na obu elementach.
Zęby są precyzyjnie obrobione, aby zapewnić ścisłe dopasowanie i dokładne ustawienie obu elementów. Daje to bardzo mocne i sztywne połączenie, które jest odpowiednie do zastosowań wymagających dużych prędkości i wysokiego momentu obrotowego. Sprzęgło Hirtha jest często stosowane w sprzęcie lotniczym i obronnym, a także w innych zastosowaniach, w których dokładność i niezawodność mają kluczowe znaczenie.
Sprzęgło Hirtha może być zaprojektowane tak, aby miało różną liczbę zębów, typowy zakres od 6 do 24. Zęby mogą być proste, spiralne lub stanowić kombinację obu. Złącze może być stosowane w różnych konfiguracjach, w tym w kształtach cylindrycznych i stożkowych.
Jedną z zalet sprzęgła Hirtha jest to, że zapewnia ono działanie samocentrujące, które zapewnia dokładne ustawienie dwóch elementów podczas łączenia. Zmniejsza to potrzebę stosowania dodatkowych narzędzi do wyrównywania i pozycjonowania podczas montażu, co pozwala zaoszczędzić czas i wysiłek.
Produkty pokazują
funkcje sprzężenia Hirda
Precyzyjne pozycjonowanie:Ząbki Hirtha zapewniają precyzyjną i powtarzalną metodę wyrównywania i pozycjonowania dwóch komponentów. Zęby ząbków zapewniają, że elementy pasują do siebie w określonej orientacji, eliminując potrzebę regulacji metodą prób i błędów podczas montażu.
Przeniesienie momentu obrotowego:Ząbki Hirtha umożliwiają przenoszenie dużych momentów obrotowych pomiędzy łączonymi elementami. Zazębiające się zęby tworzą dużą powierzchnię rozkładającą przyłożony moment obrotowy, zwiększając ogólną wytrzymałość połączenia.
Przenoszenie obciążenia osiowego:Oprócz momentu obrotowego ząbki Hirtha wytrzymują również obciążenia osiowe. Dzięki temu nadają się do zastosowań, w których występują zarówno siły obrotowe, jak i siły osiowe, takich jak stopnie obrotowe lub mechanizmy indeksujące.
Powtarzalność:Konstrukcja ząbków Hirtha zapewnia wysoki poziom powtarzalności. Po prawidłowym ustawieniu i zaczepieniu ząbki będą stale powracać do tej samej orientacji podczas demontażu i ponownego montażu, co pozwoli na stałą wydajność przez wiele cykli.
Sztywność:Zazębiające się zęby ząbków Hirtha tworzą sztywne połączenie pomiędzy elementami. Ta sztywność pomaga zachować dokładność i stabilność, szczególnie w zastosowaniach, które wymagają minimalnego ugięcia lub luzu pomiędzy połączonymi częściami.
Wysoka precyzja:Geometria ząbków Hirtha pozwala na ścisłe dopasowanie współpracujących powierzchni. To ścisłe dopasowanie przyczynia się do dokładności połączenia, dzięki czemu nadają się do zastosowań w precyzyjnych maszynach i sprzęcie.
Tłumienie drgań:Ścisłe dopasowanie i zazębiające się zęby ząbków Hirtha mogą przyczyniać się do tłumienia wibracji pomiędzy połączonymi elementami. Może to być korzystne w zmniejszaniu zużycia, minimalizowaniu hałasu i poprawie ogólnej wydajności systemu.
Bezpieczeństwo:Ząbki Hirtha mogą zapewnić bezpieczniejsze połączenie w porównaniu z innymi metodami, ponieważ zazębiające się zęby zapobiegają ślizganiu się lub przesuwaniu elementów względem siebie pod obciążeniem.
Cecha produktów
Sprzęgło Hirtha, znane również jako ząbkowanie Hirtha, to rodzaj sprzęgła mechanicznego, które oferuje kilka funkcji i korzyści, w tym:
►Precyzyjne i dokładne ustawienie:Zazębiające się zęby sprzęgła Hirtha są precyzyjnie obrobione, co zapewnia dokładne ustawienie obu elementów. Daje to mocne i sztywne połączenie, które jest odpowiednie do zastosowań wymagających dużych prędkości i wysokiego momentu obrotowego.
►Działanie samocentrujące:Sprzęgło Hirtha zapewnia działanie samocentrujące, które zapewnia dokładne ustawienie dwóch elementów po ich połączeniu. Zmniejsza to potrzebę stosowania dodatkowych narzędzi do wyrównywania i pozycjonowania podczas montażu, co pozwala zaoszczędzić czas i wysiłek.
►Wysoka zdolność przenoszenia momentu obrotowego:Sprzęgło Hirtha może przenosić obciążenia o wysokim momencie obrotowym dzięki ścisłemu pasowaniu między zębami. Dzięki temu nadaje się do zastosowań o wysokiej wydajności w sprzęcie lotniczym i obronnym.
►Powtarzalność:Sprzęgło Hirtha charakteryzuje się doskonałą powtarzalnością, co oznacza, że sprzęgło można wielokrotnie rozbierać i składać bez utraty jego dokładności i wytrzymałości.
►Sztywność:Sprzęgło Hirtha zapewnia wysoką sztywność dzięki precyzyjnie zazębiającym się zębom. Zmniejsza to stopień zginania lub zginania, które może wystąpić pomiędzy dwoma elementami podczas pracy.
►Możliwość dostosowania:Sprzęgło Hirtha można zaprojektować z różną liczbą zębów i profilami zębów, w zależności od konkretnych zastosowań. Dzięki temu jest wysoce konfigurowalny i wszechstronny.
Zastosowanie sprzęgła Hirda
►Sprzęt lotniczy i obronny:Sprzęgła Hirtha są często stosowane w zastosowaniach lotniczych i obronnych, takich jak silniki turbinowe, silniki rakietowe i podwozia samolotów. Wysoki moment obrotowy i precyzja sprzęgła sprawiają, że nadaje się ono do wymagających zastosowań.
►Przemysł obrabiarkowy:Sprzęgła Hirtha są stosowane w przemyśle obrabiarek do zastosowań takich jak głowice podziałowe, stoły obrotowe i wrzeciona. Dokładność i powtarzalność sprzęgła sprawiają, że nadaje się ono do tych precyzyjnych operacji.
►Robotyka:Sprzęgła Hirtha są stosowane w robotyce do precyzyjnego pozycjonowania i sterowania ruchem. Sztywność i powtarzalność sprzęgła sprawiają, że idealnie nadaje się do tych zastosowań.
►Sprzęt medyczny:Złącza Hirtha są stosowane w sprzęcie medycznym, takim jak maszyny MRI i urządzenia do radioterapii. Precyzyjne ustawienie i dokładność sprzęgła sprawiają, że nadaje się ono do tych wrażliwych zastosowań.
►Przemysł motoryzacyjny:Sprzęgła Hirtha są stosowane w przemyśle motoryzacyjnym do zastosowań takich jak silniki i skrzynie biegów o wysokich osiągach. Wysoki moment obrotowy i wytrzymałość sprzęgła sprawiają, że idealnie nadaje się do tych wymagających zastosowań.
O nas

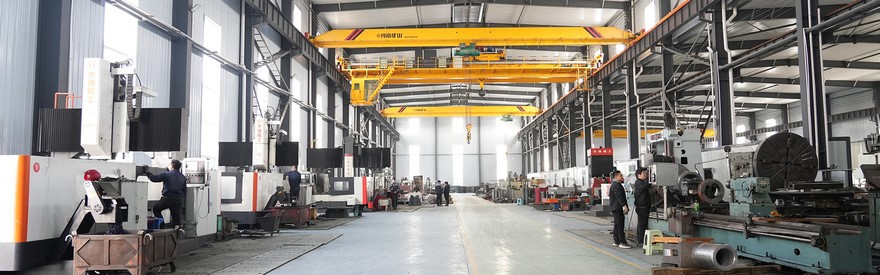

Luoyang Yujie Industry & Trade Co.Ltdzlokalizowana w mieście Luoyang, jednej z głównych baz przemysłu ciężkiego w Chinach. Specjalizujemy się w produkcji niestandardowych części maszyn, obrabiarek. W przypadku niestandardowych części maszyn możemy produkować koła zębate, wały, koła łańcuchowe, formy, rolki, koła pasowe, części maszyn górniczych itp. zgodnie z rysunkiem i wymaganiami klienta. Do obrabiarek oferujemy pionowe centrum obróbcze CNC, tokarkę poziomą CNC, wytaczarko-frezarkę bramową CNC, wytaczarkę podłogową CNC i frezarkę.
Skontaktuj się z nami
Czy masz jakieś konkretne pytania dotyczące sprzęgło Hitha lub inne części zamienne do maszyn? Skontaktuj się z Yogiem!Nasi inżynierowie sprzedaży będą z Tobą współpracować od początku do końca, aby mieć pewność, że Twój projekt zostanie ukończony zgodnie z Twoimi wymaganiami.
Również,Jogiejest profesjonalnym producentemSprzęt górniczy, Obrabiarki CNC, ICzęści maszyneriiod ponad 20 lat.
tel: plus 86-379-65163600
telefon: plus 86-15036387078
envelope: sales@yujieindustry.com
faks: plus 86-379-65163600
adres:Nie. 9 Jingjin North Rd, strefa rozwoju Luoxin, hrabstwo Xin'an, miasto Luoyang, prowincja Henan, CN 471003
WhatsApp: 8615036387078
Popularne Tagi: hirth ząbkowane sprzęgło hirth, producenci, dostawca, fabryka, dostosowane, tanie, cena, w magazynie, na sprzedaż
