Jakie są zalety i wady kół pasowych?

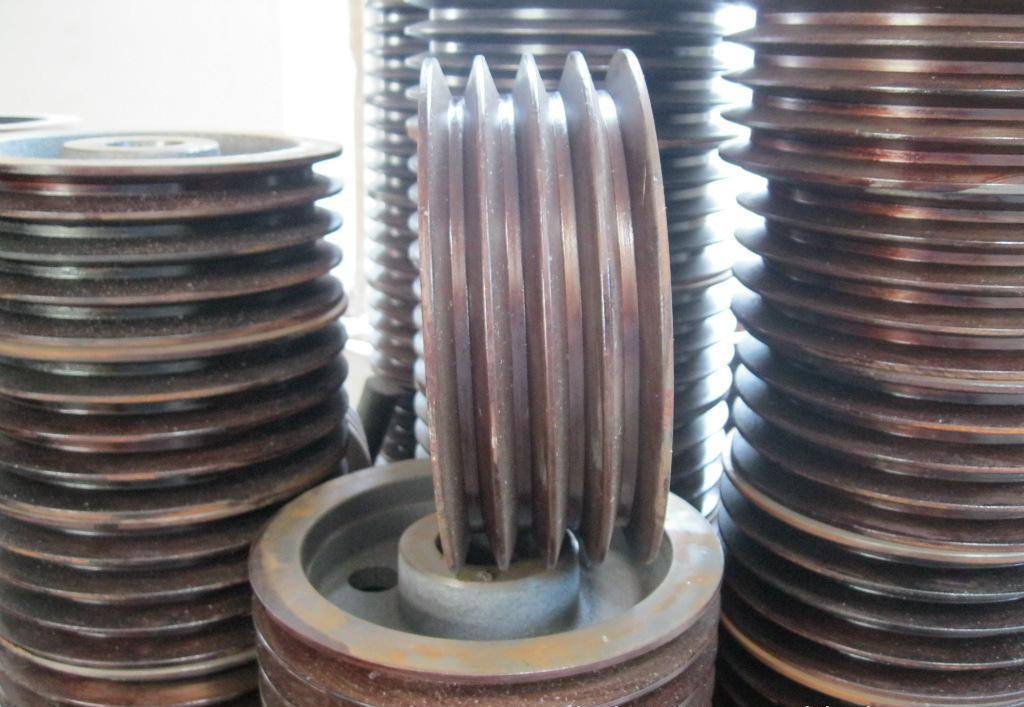

TenKoło pasowejest elementem typu hub o stosunkowo dużym rozmiarze względnym. Odlewanie i kucie są najczęstszymi metodami produkcji. Większy rozmiar jest zwykle określany przez procedurę odlewania, a materiał jest zwykle żeliwny (ze względu na wysoką wydajność odlewania), przy czym odlewanie jest rzadko stosowane (stal ma słabą wydajność odlewania).
Mniejszy rozmiar może być często skonstruowany do kucia, a materiałem jest stal. Koła pasowe są najczęściej używane do przenoszenia mocy na duże odległości w małych silnikach wysokoprężnych, pojazdach rolniczych, ciągnikach, samochodach, maszynach górniczych, sprzęcie do obróbki skrawaniem, maszynach włókienniczych, maszynach pakujących, tokarkach, kuźniach i niektórych motocyklach o niskiej mocy. Skrzynia biegów, przenoszenie mocy maszyn rolniczych, sprężarki powietrza, reduktory, reduktory, generatory, giny i tak dalej.
Zalety napędu koła pasowego to:
Transmisja może pomóc w rozkładzie obciążenia.
Skrzynia biegów zmienia biegi płynnie i cicho, przy minimalnym hałasie i wibracjach.
Struktura transmisji jest podstawowa, a regulacja jest prosta;
Precyzja produkcji i instalacji koła pasowego nie jest tak wysoka, jak w przypadku przekładni siatkowej.
Zabezpieczenie przed przeciążeniem jest wbudowane w napęd.
Odległość środkowa między dwiema osiami skrzyni biegów ma szeroki zakres regulacji.
Wady napędu pasowego to:
Skrzynia biegów jest podatna na elastyczne przesuwanie i poślizg, co powoduje niską wydajność transmisji i niemożność utrzymania dokładnego przełożenia.
Rozmiar konturu i nacisk na wał są większe niż w przypadku przekładni siatkowej, gdy przekładnia przenosi tę samą ogromną siłę kołową.
Żywotność paska napędowego jest krótka.
Średnica i inne parametry kół pasowych stosowanych w różnych urządzeniach mechanicznych są dopasowane zgodnie ze współczynnikiem redukcji i dostosowane do prędkości roboczej i prędkości silnika. prędkość robocza/prędkość silnika=średnica koła pasowego napędowego/średnica koła pasowego napędzanego*0,98 (współczynnik poślizgu); jeżeli stosowane jest stalowe koło pasowe, prędkość liniowa nie powinna przekraczać 40 m/s; jeżeli stosowane jest żeliwne koło pasowe, prędkość liniowa nie powinna przekraczać 40 m/s 35 m/s; współczynnik konwersji prędkości silnika i średnicy koła pasowego, stosunek prędkości = prędkość wyjściowa: prędkość wejściowa = średnica skoku koła pasowego obciążenia.
Głębokość rowka na linii odniesienia wynosi h=1,6 2 2,75 3,5 4,8 8,1 9,6. Średnica koła skokowego koła pasowego jest teoretyczną średnicą położenia linii podziału koła pasowego, która jest podobna do średnicy okręgu indeksu koła zębatego. Wewnętrzny okrąg jest reprezentowany przez PD, a zewnętrzny okrąg jest reprezentowany przez OD. Zewnętrzny okrąg koła pasowego można łatwo zmierzyć, a okrąg podziału obliczyć za pomocą wzoru.
