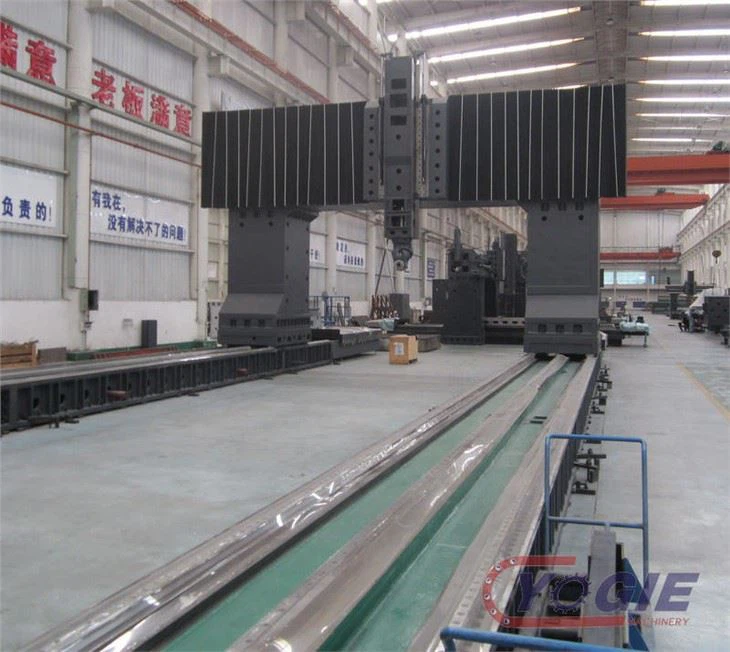

Wytaczarka bramowa CNC z ruchomą kolumną









Frezarka bramowa z ruchomą kolumną jest niezwykle wszechstronnym i wydajnym narzędziem obróbczym stosowanym w różnych gałęziach przemysłu. Posiada unikalną konstrukcję, która składa się ze stacjonarnego stołu roboczego i ruchomej kolumny podtrzymującej głowicę frezującą. Taka konstrukcja pozwala na precyzyjną i dokładną obróbkę dużych detali.





Jedna z kluczowych zaletfrezarki bramowej z ruchomą kolumną jest jej zdolność do wykonywania szerokiego zakresu operacji frezowania, w tym frezowania czołowego, frezowania walcowo-czołowego, wiercenia i gwintowania. Nadaje się zarówno do obróbki zgrubnej, jak i wykańczającej, dzięki czemu nadaje się do różnych wymagań związanych z obróbką.

Stacjonarny stół roboczy maszyny zapewnia stabilność, zapewniając spójne i niezawodne wyniki obróbki. Ruchoma kolumna poruszająca się wzdłuż osi X- pozwala na łatwy dostęp do przedmiotu obrabianego i ułatwia sprawny załadunek, rozładunek oraz wymianę narzędzi. Dostępność ta zwiększa ogólną produktywność maszyny



Kolejna zauważalna zaletafrezarki bramowej z ruchomą kolumną jest jej zdolność do obróbki dużych i skomplikowanych detali. Otwarta konstrukcja i przestronne pole robocze umożliwiają obróbkę elementów o różnych rozmiarach i kształtach. Ta wszechstronność sprawia, że ​​maszyna nadaje się do szerokiego zakresu zastosowań w różnych gałęziach przemysłu. Konstrukcja bramowa maszyny zwiększa jej sztywność, dzięki czemu może wytrzymać ciężkie operacje cięcia. Sztywność ta w połączeniu z precyzyjnymi ruchami ruchomej kolumny zapewnia wysoką dokładność obróbki i wykończenie powierzchni.

Frezarka bramowa z ruchomą kolumną często jest kompatybilna z systemami automatyki, umożliwiając integrację z zautomatyzowanymi procesami produkcyjnymi. Ta kompatybilność zwiększa produktywność i wydajność, umożliwiając zrobotyzowane zmieniacze narzędzi i automatyczne ładowanie detali.



Oprócz zalet w zakresie wydajności, frezarka bramowa z ruchomą kolumną oferuje również-opłacalność. W porównaniu z innymi frezarkami-na dużą skalę zapewnia dobrą równowagę między wydajnością a kosztami inwestycji.



Ogólnie rzecz biorąc, frezarka bramowa z ruchomą kolumną jest niezawodnym, precyzyjnym i wszechstronnym narzędziem, które oferuje liczne korzyści w operacjach obróbki. Jego funkcje i cechy sprawiają, że jest to cenny zasób w różnych gałęziach przemysłu, od lotnictwa i motoryzacji po produkcję ciężkich maszyn.







Specyfikacja techniczna		FRT-10400	FRT-120420	FRT-150520	FRT-20620
Podróż
Przesuw stołu roboczego (X/Y/Z)	mm	10000/4000/1000	12000/4200/1800	15000/5200/2000	20000/6200/2500
Odległość od powierzchni wrzeciona do stołu roboczego	mm	0-1600	0-2000	0-2200	0-2800
Sposób przewodnika	Dwie prowadnice liniowe, jedna szyna hartowana
Stół roboczy
Rozmiar stołu	mm	10000x3500	12000x3800	15000x4200	20000x5500
Maksymalne obciążenie stołu roboczego	T	20/㎡	20/㎡	20/㎡	20/㎡
Rozgałęzienie
Stożek wrzeciona (model, średnica tulei)	mm	BT50	BT50	BT50	BT50
Wymiar wrzeciona	mm	195	210	230	260
Moc silnika wrzeciona	kw	45	55	65	70
Prędkość splotu	obr./min	5000	4000	3500	3000
Dokładność
Precyzja pozycji	mm	0.02/1000	0.02/1000	0.02/1000	0.02/1000
Powtarzalna precyzja pozycji	mm	0.015/1000	0.015/1000	0.015/1000	0.015/1000
Rozmiar
Waga netto	T	145	165	180	210

---









Wytaczarka bramowa CNC z ruchomą kolumną to potężne i wszechstronne narzędzie obróbcze stosowane w różnych gałęziach przemysłu do precyzyjnego frezowania i wytaczania dużych przedmiotów. Konstrukcja z „ruchomą kolumną” odróżnia ją od innych maszyn-gantry, umożliwiając elastyczność w pozycjonowaniu kolumny do różnych zadań obróbczych.Oto kilka typowych cech i funkcji wytaczarki CNC z ruchomą kolumną:



Konstrukcja ruchomej kolumny:

Podstawową cechą wyróżniającą tę maszynę jest możliwość przesuwania kolumny wzdłuż osi X-. Zapewnia to elastyczność w przyjmowaniu detali o różnych rozmiarach i kształtach.



Duża koperta robocza:

Ogólnie rzecz biorąc, maszyny bramowe mają duży zakres pracy, co pozwala im obsługiwać duże przedmioty. Konstrukcja z ruchomą kolumną dodatkowo zwiększa zdolność maszyny do obsługi detali o różnych rozmiarach.



Obróbka o wysokiej precyzji:

Maszyny te są przeznaczone do-wysoce precyzyjnych operacji obróbki, zapewniając dokładność i powtarzalność w produkcji skomplikowanych części.



Obróbka wieloosiowa-:

Wytaczarki bramowe CNC z ruchomą kolumną zazwyczaj mają wiele osi ruchu, w tym X, Y, Z i często dodatkowe osie obrotowe. Pozwala to na wykonywanie skomplikowanych operacji obróbczych i produkcję skomplikowanych części.



Automatyczny zmieniacz narzędzi:

Aby zwiększyć wydajność i skrócić przestoje, maszyny te często są wyposażone w automatyczne zmieniacze narzędzi. Funkcja ta pozwala na automatyczną wymianę narzędzi skrawających podczas procesu obróbki.

Mocne wrzeciono:

Wrzeciono jest krytycznym elementem, a maszyny te są wyposażone w mocne wrzeciona, które mogą obsługiwać różne narzędzia skrawające i materiały. Prędkość i moc wrzeciona wpływają na możliwości obróbcze maszyny.



System sterowania CNC:

Zaawansowane systemy sterowania CNC zapewniają możliwość programowania i precyzyjnego sterowania maszyną. Pozwala na realizację skomplikowanych zadań obróbczych i zapewnia dokładne pozycjonowanie narzędzi skrawających.



Zarządzanie chłodziwem i wiórami:

Wydajne systemy chłodzenia i funkcje zarządzania wiórami pomagają utrzymać czyste i chłodne środowisko obróbki, poprawiając trwałość narzędzia i wykończenie powierzchni.

Stoły obrotowe i jednostki indeksujące:

Niektóre modele mogą zawierać stoły obrotowe lub jednostki indeksujące, umożliwiające-obróbkę wielostronną bez ręcznej zmiany położenia przedmiotu obrabianego.



Obudowy i zabezpieczenia:

Maszyny bramowe często są wyposażone w zamknięte obszary robocze dla bezpieczeństwa operatora. Dodatkowo mogą posiadać funkcje zabezpieczające, takie jak przyciski zatrzymania awaryjnego i blokady.



Automatyczny system smarowania:

Aby zapewnić płynną pracę i zmniejszyć zużycie ruchomych części, maszyny te często są wyposażone w automatyczne systemy smarowania.



Opcje dostosowywania:

Producenci mogą oferować opcje dostosowywania w celu dostosowania maszyny do konkretnych zastosowań, takie jak specjalistyczne osprzęt, dodatkowe opcje oprzyrządowania lub określone konfiguracje systemu sterowania.





We frezarce bramowej CNC z ruchomą kolumną, która wykorzystuje układ przekładni zębatej i zębnika, urządzenie przeciwluzowe- odgrywa kluczową rolę w poprawie ogólnej dokładności i precyzji ruchów maszyny. Oto główne role urządzenia zapobiegającego luzom-w takiej konfiguracji:





Redukcja luzów:Podstawową rolą urządzenia przeciwluzowego-w przekładni zębatej i zębnikowej jest zmniejszenie lub wyeliminowanie luzu. Luz w tym kontekście odnosi się do luzu lub luzu pomiędzy zębami koła zębatego a zębami zębatki. Luz ten może prowadzić do niedokładności i błędów pozycjonowania podczas zmiany kierunku. Urządzenie zapobiegające luzom-zapewnia minimalizację lub kompensację wszelkich luzów lub szczelin pomiędzy kołem zębatym a zębatką, co zwiększa precyzję maszyny.



Poprawiona powtarzalność:Zmniejszając luz, urządzenie przeciwluzowe-zapewnia, że ​​maszyna CNC może konsekwentnie i precyzyjnie powracać do zaprogramowanych pozycji. Ta zwiększona powtarzalność jest niezbędna do wytwarzania identycznych części i utrzymywania wąskich tolerancji w wielu operacjach.



Zwiększona dokładność:Luz może wprowadzać błędy w obrabianych częściach, skutkując odchyleniami od zamierzonych wymiarów. Urządzenie zapobiegające luzom-pomaga w utrzymaniu dokładnych ruchów, dzięki czemu części są bardziej zgodne ze specyfikacjami projektowymi.



Płynniejszy ruch:Obecność luzu może powodować gwałtowny lub nierówny ruch podczas zmiany kierunku. Po zastosowaniu urządzenia zapobiegającego luzom, przejścia między ruchami stają się płynniejsze i bardziej kontrolowane, co zmniejsza prawdopodobieństwo wystąpienia wibracji i poprawia wykończenie powierzchni obrabianych części.



Zminimalizowane zużycie:Luz może powodować obciążenia udarowe i udarowe zębów przekładni i zębatki, prowadząc do przedwczesnego zużycia i potencjalnego uszkodzenia układu przeniesienia napędu. Urządzenie zapobiegające luzom-pomaga bardziej równomiernie rozłożyć siły, zmniejszając obciążenie komponentów i wydłużając ich żywotność.



Redukcja hałasu:Luz może generować hałas i wibracje podczas pracy maszyny. Rola urządzenia przeciwluzowego-w zmniejszaniu luzu przyczynia się do cichszego środowiska pracy i może być szczególnie ważna w miejscach, w których należy minimalizować poziom hałasu.



Zwiększona ogólna wydajność:Rozwiązując problemy związane z luzami, urządzenie przeciwluzowe-poprawia ogólną wydajność maszyny CNC za pomocą układu przekładni zębatej i zębnika. Umożliwia maszynie dokładne i niezawodne wykonywanie skomplikowanych i złożonych zadań obróbczych.





Należy pamiętać, że konkretny typ-urządzenia przeciwluzowego stosowanego w przekładni zębatej i zębnikowej może się różnić. Typowe mechanizmy obejmują regulowane-nakrętki obciążenia wstępnego, podwójne nakrętki-napinane sprężyną oraz algorytmy kompensacji luzu zaimplementowane w systemie sterowania CNC. Wybór urządzenia przeciwluzowego- zależy od czynników takich jak konstrukcja maszyny, wymagania aplikacji i pożądany poziom precyzji.





Czy masz jakieś konkretne pytania dotycząceWytaczarka bramowa i frezarka CNC? Skontaktuj się z Yogiem!Nasi inżynierowie sprzedaży będą z Tobą współpracować od początku do końca, aby mieć pewność, że Twój projekt zostanie ukończony zgodnie z Twoimi wymaganiami.
